壓蓋式松套伸縮接頭的連接方法
壓蓋式松套伸縮接頭的連接方法
壓蓋式松套伸縮接頭廣泛應用于管道快速連接等，具有一定的補償作用，可以補償管道位移以及軸心度，安裝方便快捷。

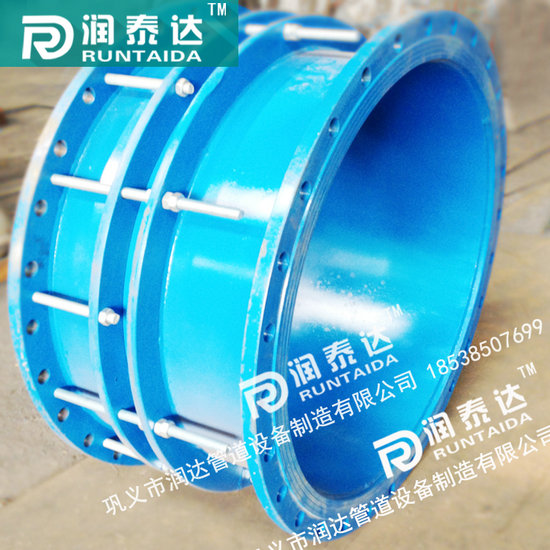

壓蓋式松套伸縮接頭是在松套伸縮接頭原有性能的基礎上，增設限位裝置，在壓蓋式松套限位伸縮接頭最大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超過壓蓋式松套限位伸縮接頭最大伸縮量，就起到限位，這樣就有效的確保壓蓋式松套限位伸縮接頭管道的安全運行，特別適用于有震動或有一定斜度及在拐彎的管路中的選擇。
產品安裝注意事項：SSJB型壓蓋式松套伸縮接頭適用于兩邊與管子插接，無需焊接，機構合理，密封可靠，安裝方便快捷。
使用方法：壓蓋式松套伸縮接頭是在原來松套伸縮接頭性能基礎上，增設限位裝置，在壓蓋式松套伸縮接頭最大伸縮量處用螺母鎖定，這樣管道在允許伸縮量色最大范圍內自由伸縮，一旦超過壓蓋式松套伸縮接頭的最大伸縮量，就起到限位作用，這樣就確保裝有壓蓋式松套伸縮接頭的管道正常運行，特別適用于有震動或有一定斜度在拐彎的管道中適用。伸縮接頭在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮,一旦越過其最大伸縮量就起到限位,確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。
伸縮接頭特點：
一、體積小、重量輕、彈性好、安裝維修方便。
二、安裝時可產生軸向、橫向、經向、角向位移，不受用戶管道不同心、法蘭不平行的限制。
三、工作時可減振降噪。
四、用特殊的合成橡膠可耐高溫、耐酸堿、耐油，是化工耐腐蝕管道的理想產品。
伸縮接頭的主要特點是伸縮補償量大，承受溫度高，承受壓力大。
|
公稱通徑DN |
管子外徑 |
外形尺寸 |
伸縮量△L |
n-Th |
||||
|
DW |
Do |
D |
L |
L1 |
0.6-1.6MPa |
2.5MPa |
||
|
65 |
76 |
76 |
155 |
645 |
180 |
90 |
2-M12 |
2-M12 |
|
80 |
89 |
89 |
165 |
|||||
|
100 |
108 |
108 |
190 |
2-M16 |
||||
|
114 |
114 |
195 |
||||||
|
125 |
133 |
133 |
215 |
|||||
|
140 |
140 |
225 |
||||||
|
150 |
159 |
159 |
245 |
2-M16 |
3-M16 |
|||
|
168 |
168 |
255 |
||||||
|
200 |
219 |
219 |
310 |
645 |
180 |
90 |
2-M16 |
3-M16 |
|
250 |
276 |
276 |
375 |
3-M20 |
4-M20 |
|||
|
300 |
325 |
325 |
440 |
655 |
220 |
110 |
5-M20 |
|
|
350 |
377 |
377 |
490 |
4-M20 |
||||
|
400 |
426 |
426 |
540 |
|||||
|
450 |
480 |
480 |
590 |
5-M20 |
6-M20 |
|||
|
500 |
530 |
530 |
645 |
|||||
|
600 |
630 |
630 |
750 |
|||||
|
700 |
720 |
720 |
850 |
6-M20 |
7-M20 |
|||
|
800 |
820 |
826 |
965 |
1075 |
290 |
150 |
6-M24 |
8-M24 |
|
900 |
920 |
926 |
4065 |
7-M24 |
9-M24 |
|||
|
1000 |
1020 |
1026 |
1165 |
|||||
|
1200 |
1220 |
1226 |
1365 |
8-M24 |
10-M24 |
|||
|
1400 |
1420 |
1428 |
1590 |
9-M27 |
12-M27 |
|||
|
1500 |
1520 |
1528 |
1690 |
|||||
|
1600 |
1620 |
1628 |
1795 |
10-M27 |
14-M27 |
|||
|
1800 |
1820 |
1828 |
2000 |
11-M27 |
15-M30 |
|||
|
2000 |
2020 |
2030 |
2200 |
12-M27 |
16-M30 |
|||
|
2200 |
2220 |
2230 |
2420 |
13-M27 |
|
|||
|
2400 |
2420 |
2430 |
2635 |
14-M30 |
||||
|
2600 |
2620 |
2630 |
2835 |
15-M30 |
||||
|
2800 |
2820 |
2830 |
3040 |
16-M33 |
||||
|
3000 |
3020 |
3030 |
3240 |
17-M33 |
||||
