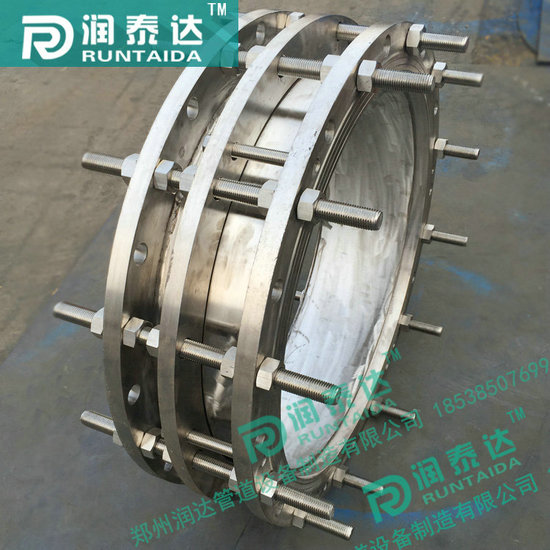

從管道出水傳力接頭的彎管到流道出口之間的流道中心線為直線的出水流道，稱為直管式出水流道。

傳力接頭的直管式出水流道的任一斷面都具有一定正壓力，常采用拍門和快速閘門作為斷流措施。直管式出水流道的幾種布置形式。在三種形式的傳力接頭的直管式出水流道中，上升式流道可以使管道彎管的轉彎角度減小，從而提高裝置效率。同時，在便拆式離心泵站機組啟動后，水流向上流動，管中的氣體容易排出。所以，只要最低外水位較高，就應該盡量采用上升式流道。

此外，傳力接頭的直管式出水流道都應該設通氣孔。這不僅使機組啟動時可以通過通氣孔補汽，且在停機后可以由通氣孔補氣，從而減小拍門的沖擊力和管內負壓。通氣孔應該布置在流道最高位置。對于上升式流道，應該布置在出口附近。

對傳力接頭的設計直管式出水流道的要求一般為:①管道啟動時要便于排氣；②運行時阻力小，水頭損失小；③管道停車時，斷流要及時可靠；④工程量小，便于施工。

擴散段和彎管段傳力接頭擴散段和彎管段的尺寸是根據泵的結構要求確定的，斷面的形狀均為圓形。

擴散段的進口直徑與便拆式離心泵導葉出口直徑D相同，擴散段出口直徑0和擴散段高度取決于擴散程度，一般使擴散段錐角不大于7°-9°彎管段的主要功能是調整水流方向，一般保持斷面面積和形狀不變，其轉彎半徑R=(0-.5一1.0)φ。上升段從上升段的前端至尾部，其斷面形狀由圓變方，在平面上逐漸擴大，在立面上略微收縮，軸線向上傾斜。在設計中需要先確定上升角a和平面當量擴散角傘。a的大小影響到機組效率、上升段的長度、泵房布置和在傳力接頭處形成間隙的時間，設計時可取a=30°～45°，但近年來有取更大a角的趨勢，以使傳力接頭前移。平面當量擴散角少取決于彎管出口直徑φ和傳力接頭斷面寬度B，以及上升段平面的長度L1。

傳力接頭的斷面平均流速μ的確定。若流速太低，壓氣能力太小，延長間隙形成時間，甚至根本無法形成間隙;若流速太大則增加流道水頭損失降低峰頂壓力在設計時要選擇適宜的頂部平均流速。
